Pát chữ L - ke góc, ke vuông gia công theo bản vẽ
Sản xuất pát chữ L (ke góc, ke vuông, bát chữ L, pát 90 độ) theo bản vẽ: thép, tôn mạ kẽm, inox 201/304/316, mạ kẽm nhúng nóng. Xưởng tại Phú Mỹ.
Pát chữ L - còn gọi là ke góc, ke vuông, bát chữ L hay pát 90 độ - là chi tiết liên kết hai mặt phẳng vuông góc. Mỗi nhà máy gọi một kiểu, nên nếu bạn đang tìm bằng một trong những tên đó thì đúng là thứ này.
Chúng tôi sản xuất theo bản vẽ của khách. Bảng dưới đây không phải giới hạn kích thước - đó chỉ là các quy cách được đặt nhiều nhất, để bạn đối chiếu nhanh xem chi tiết của mình nằm ở khoảng nào.
Còn được gọi là:
Quy cách thường đặt
| Quy cách (mm) | Độ dày thường dùng | Vật liệu hay đặt | Lắp ở đâu |
|---|---|---|---|
| 30 × 30 | 1,5 - 2,0 | Tôn mạ kẽm | Liên kết khung nhẹ, tủ, vách ngăn |
| 40 × 40 | 2,0 - 3,0 | SPCC, inox 304 | Khung bàn ghế, giá kệ |
| 50 × 50 | 3,0 - 4,0 | CT3, SS400 | Kết cấu, giá đỡ thiết bị |
| 80 × 80 | 4,0 - 6,0 | SS400 mạ kẽm nhúng nóng | Kết cấu ngoài trời, giá đỡ ống |
Ba thứ quyết định pát chữ L có dùng được không
- Vị trí và đường kính lỗ. Lỗ tròn thì bắt cố định; lỗ ô-van (rãnh dài) cho phép chỉnh vị trí khi lắp. Nếu bạn lắp vào kết cấu có sai số, hãy đặt lỗ ô-van - nó cứu cả buổi lắp đặt.
- Bán kính góc uốn. Góc chấn không sắc cạnh tuyệt đối được. Bán kính trong phụ thuộc độ dày và vật liệu; ép quá gắt thì nứt ở góc.
- Gân gia cường. Pát chịu tải nặng nên có gân ở góc, hoặc tăng độ dày. Gân rẻ hơn tăng độ dày cả tấm.

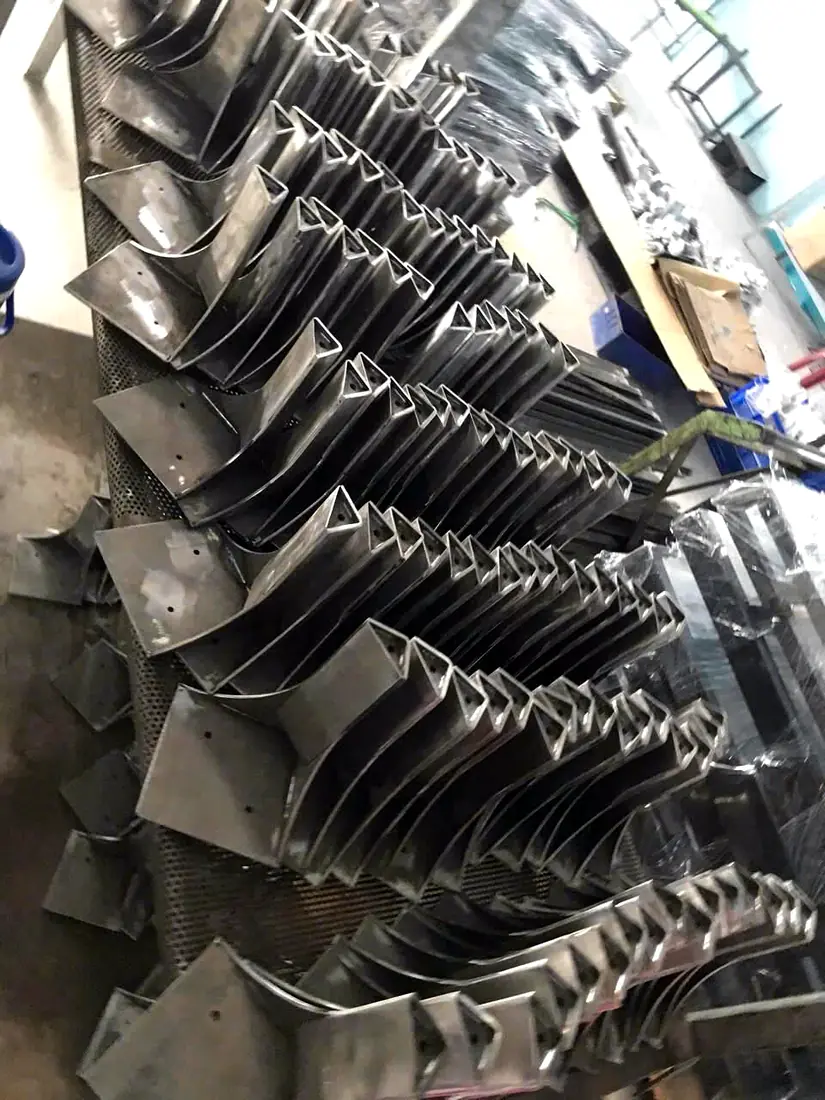

Hình ảnh chi tiết đã sản xuất
Chọn vật liệu và lớp phủ theo nơi lắp đặt
| Nơi lắp đặt | Nên dùng | Vì sao |
|---|---|---|
| Trong nhà xưởng khô ráo | Tôn mạ kẽm hoặc thép sơn tĩnh điện | Đủ bền, giá hợp lý, bề mặt sạch và đúng màu |
| Trong nhà, có hơi ẩm hoặc rửa nước | Inox 304, hoặc thép mạ kẽm điện phân | Chịu ẩm thường xuyên mà vẫn giữ được dung sai lắp ghép |
| Ngoài trời, khu vực Cái Mép - Thị Vải | Mạ kẽm nhúng nóng theo ASTM A123 | Lớp kẽm hợp kim hoá với nền thép, phủ được cả mép cắt và góc khuất |
| Sát biển, hoá chất, nước mặn | Inox 316 | Thành phần molypden chịu được ion clorua, thứ ăn thủng inox 304 |
Đây là khác biệt thật về tuổi thọ, không phải lời chào hàng. Chi tiết hơn ở bảng chọn inox 201, 304 hay 316 và trang mạ kẽm nhúng nóng.
Đặt theo bản vẽ - không giới hạn ở bảng quy cách trên
Số lỗ, đường kính lỗ, khoảng cách lỗ, bán kính góc uốn, gân gia cường và lớp phủ đều làm theo bản vẽ của bạn. Cần một cỡ không có trong bảng thì gửi bản vẽ, chúng tôi làm đúng cỡ đó.
Không biết chi tiết của mình gọi là gì cũng không sao. Chụp ảnh chi tiết đặt cạnh một cây thước rồi gửi qua Zalo. Chúng tôi nhận ra qua hình, báo lại tên gọi kỹ thuật kèm phương án gia công, và vẽ lại bản vẽ nếu bạn chưa có.
Số lượng và chi phí khuôn
Chúng tôi nhận cả chi tiết đơn chiếc lẫn đơn hàng loạt. Số lượng ít thì cắt laser thường hợp lý hơn vì không phải làm khuôn; số lượng lớn và lặp lại thì đột dập rẻ hơn nhiều tính trên mỗi chi tiết. Gửi bản vẽ kèm số lượng đợt đầu và dự kiến cả năm, chúng tôi báo cả hai phương án để bạn tự cân.
Chi phí khuôn tính riêng một lần; các đợt đặt sau chỉ tính tiền chi tiết. Khuôn được lưu tại xưởng theo mã chi tiết của khách nên lần sau đặt lại không phải làm lại từ đầu.
Gửi bản vẽ pát chữ l - nhận báo giá
Gửi bản vẽ, chúng tôi soát tính khả thi rồi báo giá. Chưa có bản vẽ vẫn đặt được: gửi ảnh chụp chi tiết mẫu, chúng tôi vẽ lại bản vẽ kỹ thuật giúp bạn.
Câu hỏi thường gặp
Ke góc bắt vào tường gạch có đỡ được kệ nặng không?
Phần yếu nhất thường không phải cái ke mà là chỗ nó bắt vào. Tường gạch rỗng chịu lực nhổ kém hơn tường đặc và kém hơn hẳn bê tông. Cho chúng tôi biết tải dự kiến và loại tường, chúng tôi đề xuất độ dày, số lỗ và vị trí lỗ cho hợp - còn loại tắc-kê thì bạn chọn theo nền tường.
Khi nào pát chữ L cần gân gia cường?
Khi tải đặt xa góc, hoặc khi chi tiết bắt đầu cong ở góc lúc chịu lực. Gân là một miếng thép tam giác hàn vào góc, hoặc một nếp dập nổi ngay tại góc. Thêm gân rẻ hơn tăng độ dày cả tấm, vì tăng độ dày thì tốn vật liệu trên toàn bộ chi tiết trong khi chỉ có mỗi cái góc là cần cứng.
Nên đặt lỗ tròn hay lỗ ô-van?
Lỗ tròn khi vị trí đã chốt và cần định vị chính xác. Lỗ ô-van (rãnh dài) khi bạn lắp vào kết cấu đã dựng sẵn - rãnh cho phép xê dịch vài milimét, đủ để nuốt sai số thi công. Nhiều người tiếc lỗ ô-van rồi mất cả buổi khoan lại tại công trường.
Ke góc thép mạ kẽm và ke góc inox 304, chênh nhau chỗ nào?
Chênh ở môi trường lắp đặt chứ không phải ở độ bền cơ học. Trong nhà xưởng khô thì tôn mạ kẽm là đủ và rẻ hơn nhiều. Chỗ ẩm, hay rửa nước, hoặc ngoài trời gần biển thì inox 304 - hoặc thép mạ kẽm nhúng nóng nếu chi tiết chịu lực lớn.
